 이전 포스트까지 Wide & Deep Learning 모델을 사용해서 다중 입력 모델을 만들어보았다. 이번엔 이전 모델에 추가로 출력층을 추가하여 출력층을 2개로 만들어 보도록 하자.

다중 출력 모델

• 일반적으로 다중 출력 모델을 사용하는 이유는 다음과 같다.

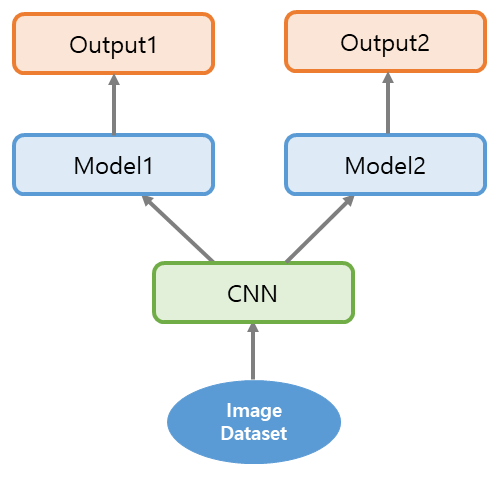

1. 프로세스가 서로 독립적인 경우:
   동일한 데이터 셋에서 두 개 이상의 출력층을 생성하지만, 출력된 결과는 전혀 다른 작업을 위해 실행되는 경우로, 예를 들어 인터넷 사용 Log 데이터를 기반으로, 대상의 관심사 파악(분류 모델)과 인터넷 사용률 예측(회귀 모델)은 별개의 목적을 위해 진행된다.
2. 프로세스가 한 목적을 위해 상호 보완적으로 이루어지는 경우:
   하나의 목적을 이루기 위해 두 개 이상의 출력 값이 필요하여, 동일한 데이터 셋에서 두 개 이상의 출력층을 뽑아내는 경우로, 예를 들어 영상 속 물건을 인식하는 모델을 만든다면, 영상 속 물건의 위치(회귀 모델)와 물건의 종류(분류 모델)를 동시에 파악해야 한다.
3. 규제 도구로써의 다중 출력 모델:
   하위 네트워크가 나머지 네트워크에 의존하지 않고, 그 자체로 유용한 성능을 내는지 확인을 하기 위한 규제 기법으로 사용

 이번 포스트에서는 Wide & Deep Learning model에 다중 출력 모델을 규제 도구로써 사용해보도록 하자.

1. 규제 도구로써의 다중 출력 모델

• 보조 출력층(Auxiliary Output)을 통해, 하위 네트워크가 나머지 네트워크에 의존하지 않고 그 자체로 유용한 것을 학습하는지 확인한다. 위 모델대로라면, Deep model에서의 출력된 값이 Wide model과의 연결로 인해, 원하는 결과를 뽑아내는 것인지, Deep model으로 인해 그러한 결과가 나왔는지 확인할 수 있다.
• 이를 통해, 과대 적합을 감소시키고, 모델의 일반화 성능이 높이도록 학습에 제약을 가할 수 있다.

2. 모델 생성 이전까지의 코드 가져오기

• 이전 포스트에서 만들었던, 모델 이전까지의 코드를 모두 가지고 온다.
• 입력층이 2개일 때는 입력 데이터를 목적에 맞게 나눴어야 했지만, 이번엔 출력층이 다른 데이터를 출력하는 것이 아니라, 보조 출력층(Auxiliary Output)과 주 출력층(Main Output)이 동일한 정답에 대해 어느 정도의 손실 값과 정확도를 내보내는지 알고 싶은 것이므로, Label dataset을 나누지 않아도 된다.

#################################### Import Module ####################################
from sklearn.datasets import fetch_california_housing
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import callbacks
from tensorflow.keras.optimizers import Adam
from tensorflow.keras.layers import (Input, Dense, concatenate)
########################################################################################





#################################### Import Dataset ####################################
# 캘리포니아 데이터 가져오기
Rawdict = fetch_california_housing()
CaliFornia_DF = pd.DataFrame(Rawdict.data, columns=Rawdict.feature_names)
########################################################################################




#################################### Data Handling #####################################
# 데이터를 쪼개기 좋게 변수의 순서를 바꾸자
CaliFornia_DF = CaliFornia_DF[["HouseAge", "Population", "Latitude", "Longitude", "MedInc",
                               "AveRooms", "AveBedrms", "AveOccup"]]

# train, validation, test set으로 쪼갠다.
X_train_all, X_test, y_train_all, y_test = train_test_split(CaliFornia_DF.values, Rawdict.target, test_size = 0.3)
X_train, X_valid, y_train, y_valid = train_test_split(X_train_all, y_train_all, test_size = 0.2)

# 정규화시킨다.
scaler = StandardScaler()
X_train = scaler.fit_transform(X_train)
X_valid = scaler.transform(X_valid)
X_test = scaler.transform(X_test)

# 데이터 셋을 input layer의 수만큼 쪼갠다.
X_train_A, X_train_B = X_train[:, :1], X_train[:,1:]
X_valid_A, X_valid_B = X_valid[:, :1], X_valid[:,1:]
X_test_A, X_test_B = X_test[:, :1], X_test[:,1:]
########################################################################################

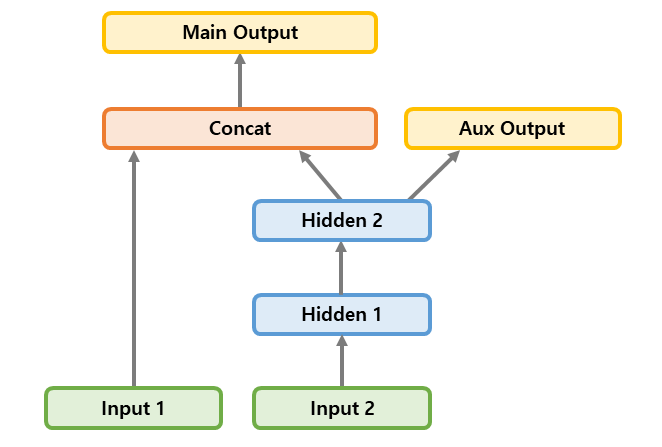

3. 모델 생성

######################################## Model ########################################
input_A = Input(shape=[1], name = "deep_input")
input_B = Input(shape=[7], name = "wide_input")
hidden1 = Dense(30, activation="relu", name = "hidden1")(input_A)
hidden2 = Dense(30, activation="relu", name = "hidden2")(hidden1)
concat = concatenate([input_B, hidden2], name = "concat")
output = Dense(1, name="main_output")(concat)

# 보조 출력층 생성
aux_output = Dense(1, name="aux_output")(hidden2)
model = keras.Model(inputs=[input_A, input_B], outputs=[output, aux_output])
########################################################################################

>>> model.summary()
Model: "model"
__________________________________________________________________________________________________
Layer (type)                    Output Shape         Param #     Connected to
==================================================================================================
deep_input (InputLayer)         [(None, 1)]          0
__________________________________________________________________________________________________
hidden1 (Dense)                 (None, 30)           60          deep_input[0][0]
__________________________________________________________________________________________________
wide_input (InputLayer)         [(None, 7)]          0
__________________________________________________________________________________________________
hidden2 (Dense)                 (None, 30)           930         hidden1[0][0]
__________________________________________________________________________________________________
concat (Concatenate)            (None, 37)           0           wide_input[0][0]
                                                                 hidden2[0][0]
__________________________________________________________________________________________________
main_output (Dense)             (None, 1)            38          concat[0][0]
__________________________________________________________________________________________________
aux_output (Dense)              (None, 1)            31          hidden2[0][0]
==================================================================================================
Total params: 1,059
Trainable params: 1,059
Non-trainable params: 0
__________________________________________________________________________________________________

• 앞서 학습했던 방법처럼 보조 출력층 생성 역시 Keras API 함수로 구현하는 것은 꽤 단순하다.
• 보조 출력층(aux_output)과 데이터를 받는 층(hidden2)을 연결시키고, model에서 outputs을 2개 다 잡아주면 된다.

4. 모델 컴파일

• 다중 입력 모델과 달리 다중 출력 모델에서는 모델 컴파일 방법이 바뀌게 된다.
• 이는, 컴파일에서 출력층에서 모델을 평가하게 되는 손실 함수를 결정하기 때문이고, 이 손실 함수는 출력층마다 다르게 설정해야 하기 때문이다.

# 모델 컴파일
model.compile(optimizer=Adam(learning_rate=0.005),
              loss = ["msle", "msle"],
              metrics=["accuracy"],
              loss_weights=[0.9, 0.1])

• 최적화나 모델 평가 지표는 출력층의 수와 상관없기 때문에 바뀌지 않는다.
• 손실 함수는 출력층이 2개가 되었으므로, 2개를 잡아줘야 한다(만약, 손실 함수를 하나만 잡아준다면, 모든 출력의 손실 함수가 같다고 가정한다 - 위 경우에는 출력층이 회귀모형이므로, msle로 같은 손실 함수를 사용하므로, msle 하나만 사용해도 된다).
• loss_weights: 출력 층별 손실 값의 가중치를 정해준다. 케라스는 기본적으로 출력된 손실 값들을 모두 더해 최종 손실을 구하며, 이를 기반으로 학습을 한다. 여기서 사용된 보조 출력은 규제로 사용되었기 때문에 주 출력이 더 중요하다. 그러므로, 주 손실 값에 더 많은 가중치를 부여하였다.

5. 모델 학습 및 평가

• 모델 학습과 평가에서의 차이는 Label 역시 각 출력층에 맞게 2개가 들어가야 한다는 것이다.
• 해당 다중 출력 모델은 규제 목적으로 보조 출력층을 추가한 것이므로, 동일한 데이터를 label로 사용해도 된다.

early_stop = keras.callbacks.EarlyStopping(monitor='val_loss', patience=30, restore_best_weights=True)

# 학습
history = model.fit([X_train_A, X_train_B], [y_train, y_train],
                    epochs=300,
                    batch_size = 32,
                    validation_data=([X_valid_A, X_valid_B], [y_valid, y_valid]),
                    callbacks=[early_stop])

Epoch 1/300
362/362 [==============================] - 3s 6ms/step - loss: 0.2162 - main_output_loss: 0.1988 - aux_output_loss: 0.3726 - main_output_accuracy: 0.0027 - aux_output_accuracy: 0.0023 - val_loss: 0.0697 - val_main_output_loss: 0.0633 - val_aux_output_loss: 0.1276 - val_main_output_accuracy: 0.0048 - val_aux_output_accuracy: 0.0048
Epoch 2/300
362/362 [==============================] - 1s 2ms/step - loss: 0.0650 - main_output_loss: 0.0584 - aux_output_loss: 0.1243 - main_output_accuracy: 0.0026 - aux_output_accuracy: 0.0026 - val_loss: 0.0619 - val_main_output_loss: 0.0544 - val_aux_output_loss: 0.1295 - val_main_output_accuracy: 0.0048 - val_aux_output_accuracy: 0.0048
Epoch 3/300
362/362 [==============================] - 1s 2ms/step - loss: 0.0584 - main_output_loss: 0.0509 - aux_output_loss: 0.1260 - main_output_accuracy: 0.0027 - aux_output_accuracy: 0.0027 - val_loss: 0.0598 - val_main_output_loss: 0.0522 - val_aux_output_loss: 0.1279 - val_main_output_accuracy: 0.0048 - val_aux_output_accuracy: 0.0048
Epoch 4/300
362/362 [==============================] - 1s 2ms/step - loss: 0.0555 - main_output_loss: 0.0480 - aux_output_loss: 0.1229 - main_output_accuracy: 0.0018 - aux_output_accuracy: 0.0018 - val_loss: 0.0591 - val_main_output_loss: 0.0514 - val_aux_output_loss: 0.1281 - val_main_output_accuracy: 0.0045 - val_aux_output_accuracy: 0.0048

...

Epoch 54/300
362/362 [==============================] - 0s 1ms/step - loss: 0.0522 - main_output_loss: 0.0444 - aux_output_loss: 0.1227 - main_output_accuracy: 0.0024 - aux_output_accuracy: 0.0024 - val_loss: 0.0556 - val_main_output_loss: 0.0476 - val_aux_output_loss: 0.1276 - val_main_output_accuracy: 0.0045 - val_aux_output_accuracy: 0.0048
Epoch 55/300
362/362 [==============================] - 1s 1ms/step - loss: 0.0524 - main_output_loss: 0.0446 - aux_output_loss: 0.1225 - main_output_accuracy: 0.0026 - aux_output_accuracy: 0.0026 - val_loss: 0.0540 - val_main_output_loss: 0.0460 - val_aux_output_loss: 0.1263 - val_main_output_accuracy: 0.0045 - val_aux_output_accuracy: 0.0048
Epoch 56/300
362/362 [==============================] - 1s 2ms/step - loss: 0.0525 - main_output_loss: 0.0448 - aux_output_loss: 0.1215 - main_output_accuracy: 0.0024 - aux_output_accuracy: 0.0024 - val_loss: 0.0539 - val_main_output_loss: 0.0458 - val_aux_output_loss: 0.1265 - val_main_output_accuracy: 0.0048 - val_aux_output_accuracy: 0.0048
Epoch 57/300
362/362 [==============================] - 0s 1ms/step - loss: 0.0535 - main_output_loss: 0.0457 - aux_output_loss: 0.1234 - main_output_accuracy: 0.0033 - aux_output_accuracy: 0.0033 - val_loss: 0.0543 - val_main_output_loss: 0.0463 - val_aux_output_loss: 0.1264 - val_main_output_accuracy: 0.0045 - val_aux_output_accuracy: 0.0048

>>> model.evaluate([X_test_A, X_test_B], [y_test, y_test])

194/194 [==============================] - 0s 1ms/step - loss: 0.0533 - main_output_loss: 0.0454 - aux_output_loss: 0.1241 - main_output_accuracy: 0.0029 - aux_output_accuracy: 0.0032
[0.05328081175684929,
 0.04541592299938202,
 0.12406466901302338,
 0.0029069767333567142,
 0.0032299740705639124]

• 이전과 달리 값이 굉장히 많이 나오기 때문에 이를 파악하기 어려울 수 있는데, 그 내용은 생각보다 상당히 단순하다.
• 손실 값은 loss: 0.0533, main_output_loss: 0.0454, aux_output_loss: 0.1241이 나왔다.
• 여기서 loss만 신경 쓰면 된다. 위에서 우리는 main_output_loss와 aus_output_loss의 가중치를 0.9, 0.1로 부여하였는데, loss는 각 손실 값에 해당하는 가중치를 곱하여 합한 값이기 때문이다.

$$ 0.0533 = 0.9*0.0454 + 0.1*0.1241 $$

• Deep model의 손실 값과 Wide & Deep Learning model의 손실 값을 동시에 반영하여, 총 손실 값을 계산하였으므로, Deep model이 Wide model과의 결합 없이도 우수한 성능을 보이는 것을 알 수 있다.
• 주 출력층의 Accuracy는 0.0029, 보조 출력층의 Accuracy도 0.0032로 Deep model, Wide & Deep Learning model 모두 Accuracy가 괜찮게 나왔다. 이로 인해 Deep model 자체만으로도 우수한 성능을 보이는 것을 알 수 있다.

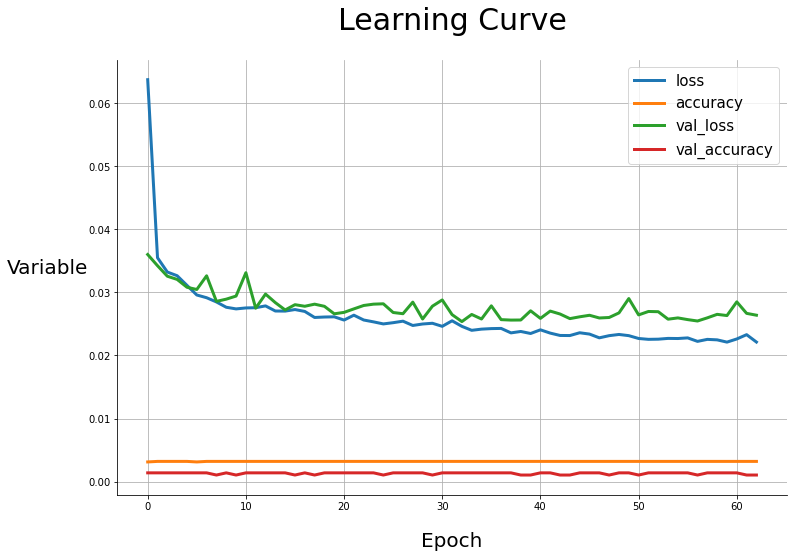

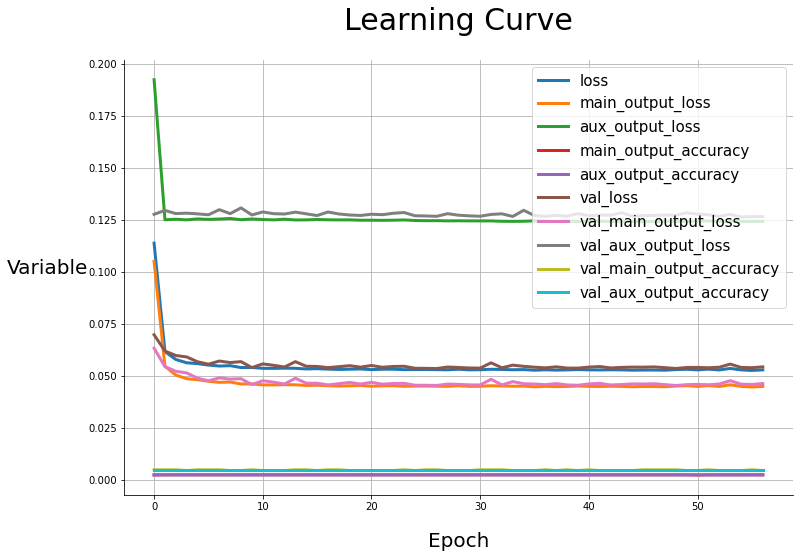

5.1. 손실 값과 정확도를 시각화해보자.

def Drawing_Scalars(history_name):

    history_DF = pd.DataFrame(history_name.history)
    # 그래프의 크기와 선의 굵기를 설정해주었다.
    history_DF.plot(figsize=(12, 8), linewidth=3)

    # 교차선을 그린다.
    plt.grid(True)

    plt.legend(loc = "upper right", fontsize =15)

    plt.title("Learning Curve", fontsize=30, pad = 30)
    plt.xlabel('Epoch', fontsize = 20, loc = 'center', labelpad = 20)
    plt.ylabel('Variable', fontsize = 20, rotation = 0, loc='center', labelpad = 40)

    # 위 테두리 제거
    ax=plt.gca()
    ax.spines["right"].set_visible(False) # 오른쪽 테두리 제거
    ax.spines["top"].set_visible(False) # 위 테두리 제거

    plt.show()


Drawing_Scalars(history)

• 굉장히 많은 지표들이 추가되었지만, Early Stopping의 기준으로 사용한 val_loss를 본다면, patience가 30이었으므로, epochs 27에서 모델이 수렴하였다는 것을 알 수 있다.

[참고 자료]

 이번 포스트에서는 다중 출력 모델을 Wide & Deep Learning model에서의 규제 기법으로 사용해보았다. Deep model의 결괏값에 대한 평가가 모델 전체 평가에 반영되었으므로, Deep Model의 일반화가 잘 이루어진 모델이 만들어졌다고 할 수 있다.

 지금까지 Wide & Deep Learning 모델을 기반으로 다중 입력, 다중 출력 모델을 만드는 방법과 이를 통해 Wide & Deep Learning Model을 더 잘 사용할 수 있도록 해보았다.

 이전 포스트에서 다뤘던 선형 회귀 모형은 단일 입력층과 단일 출력층을 갖는 형태였다. 그러나, Keras를 사용하는 Tensorflow의 가장 큰 장점인 함수형 API모델을 사용하면, 다중 입력과 다중 출력을 갖는 모델을 만들 수 있다.

이번 포스트에서는 Keras의 장점인 함수형 API로 대규모 회귀 및 분류 모델에서 주로 사용되는 Wide & Deep Learning 모델을 만들어보자.

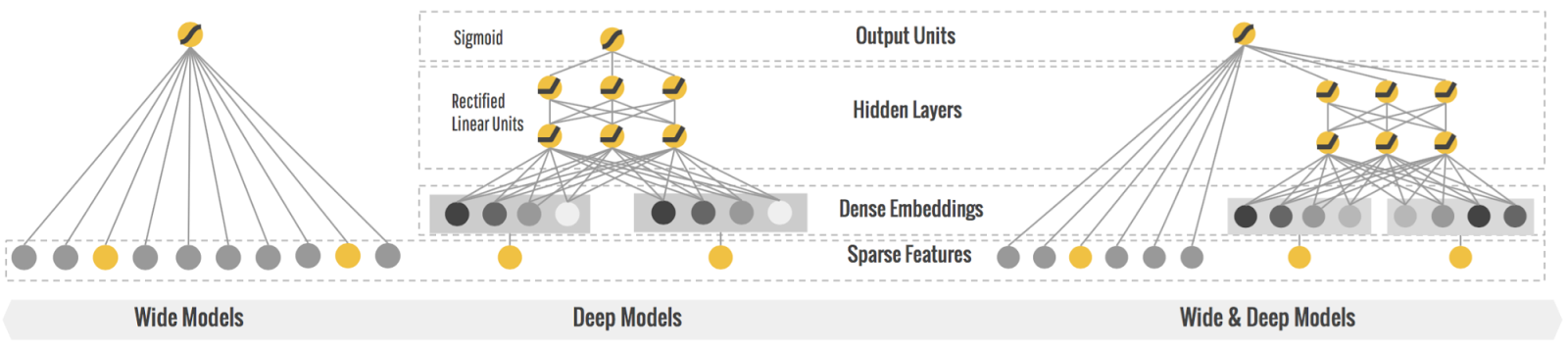

와이드 & 딥(Wide & Deep) 신경망

• 2016년 헝쯔 청(Heng-Tze Cheng et al.)의 논문에 소개된 신경망이다.
  Heng-Tze Cheng et al., "Wide & Deep Learning for Recommender Systems." Proceedings of the First Workshop on Deep Learning for Recommender Systems (2016): 7 - 10. http://homl.info/widedeep

• 인간은 일반화와 암기를 통해 학습을 한다.

• 일반화(Deep Models): 인간은 "참새는 날 수 있다.", "비둘기는 날 수 있다."를 통해 "날개를 가진 동물은 날 수 있다"라 일반화를 시킨다.
• 암기(Wide Models): 반면에 "펭귄은 날 수 없다.", "타조는 날 수 없다." 등과 같은 예외 사항을 암기하여, 일반화된 규칙을 더욱 세분화시킨다.

• Wide & Deep Learning은 이러한 인간의 일반화와 암기를 결합하여 학습하는 점에 착안하여, 만들어진 기계 학습 방법이다.
• 앞서 우리가 학습해왔던 심층 신경망(Deep Network)은 대상으로부터 공통된 패턴을 찾아내어 일반화시키지만, 그 패턴을 가지고 있으나, 이에 해당하지 않는 많은 반례들이 존재한다.
  (일반적으로 딥 러닝에서는 이를 감안한 데이터 셋을 준비해 학습한다.)
• Wide & Deep Learning은 여기서 더 나아가 넓은 선형 모델을 공동으로 학습시켜, 일반화(Deep Learning)와 암기(Wide Linear model)의 장점을 얻는다.
• Wide & Deep Learning은 추천 시스템, 검색 및 순위 문제 같은 많은 양의 범주형 특징(Categorical Feature)이 있는 데이터를 사용하는 대규모 회귀, 분류 모델에서 유용하게 사용된다.

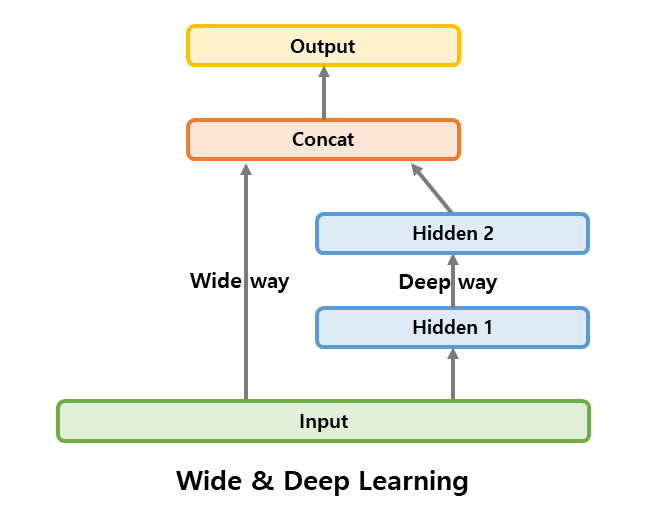

• Wide & Deep Learning은 위 그림처럼 앞서 학습했던 다층 퍼셉트론(MLP - Deep way)에 입력 데이터의 일부 또는 전체 데이터가 출력층에 바로 연결(Wide way)되는 부분이 추가된 것이다.
• 이로 인해, Wide & Deep Learning은 복잡한 패턴과 간단한 규칙을 모두 학습할 수 있다.
  (MLP에서는 간단한 패턴이 연속된 변환으로 인해 왜곡될 수 있다.)

1. Tensorflow의 함수형 API를 사용하여 Wide & Deep Learning을 구현해보자.

• sklearn에서 제공하는 캘리포니아 주택 가격 데이터 셋을 사용해보자.
• sklearn에서 제공하는 기초 함수로 데이터 셋을 분리해보자.
• sklearn에서 제공하는 기초 함수로 데이터 셋의 스케일 조정을 실시해보자.

• Wide model과 Deep model이 같은 데이터를 바라보는 Input이 1개인 Wide & Deep Learning Model을 만들어보자.

1.1 데이터셋 준비

# import Module
from sklearn.datasets import fetch_california_housing
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler
import pandas as pd

# 캘리포니아 주택 가격 데이터 셋 확인
Rawdict = fetch_california_housing()

Cal_DF = pd.DataFrame(Rawdict.data, columns=Rawdict.feature_names)
Cal_DF

# Data의 모든 컬럼들의 data type을 확인한다.
>>> Cal_DF.dtypes
MedInc        float64
HouseAge      float64
AveRooms      float64
AveBedrms     float64
Population    float64
AveOccup      float64
Latitude      float64
Longitude     float64
dtype: object


# Data의 모든 컬럼들의 결측값 개수를 확인한다.
>>> Cal_DF.isnull().sum()
MedInc        0
HouseAge      0
AveRooms      0
AveBedrms     0
Population    0
AveOccup      0
Latitude      0
Longitude     0
dtype: int64

• 데이터 셋은 모두 소수(float64)로 구성되어 있다.
• 결측 값은 모든 칼럼에 존재하지 않는다.

1.2 데이터셋 분리

>>> X_train_all, X_test, y_train_all, y_test = train_test_split(Rawdict.data, Rawdict.target, test_size = 0.3)
>>> X_train, X_valid, y_train, y_valid = train_test_split(X_train_all, y_train_all, test_size = 0.2)
>>> print("Train set shape:", X_train.shape)
>>> print("Validation set shape:", X_valid.shape)
>>> print("Test set shape:", X_test.shape)

Train set shape: (11558, 8)
Validation set shape: (2890, 8)
Test set shape: (6192, 8)

• sklearn.model_selection.train_test_split(array, test_size, shuffle): dataset을 쉽게 나눌 수 있는 sklearn 함수로 일반적으로 dataset, label 이 두 array를 동시에 넣고 사용한다.
• test_size: test Dataset의 비율(float)이나 총 숫자(int)로 나눠준다.
• shuffle: Dataset을 쪼개기 전에 섞을지 여부를 정해준다.

1.3. 데이터셋 스케일 조정

# 스케일 조정
scaler = StandardScaler()
X_train = scaler.fit_transform(X_train)
X_valid = scaler.transform(X_valid)
X_test = scaler.transform(X_test)

• sklearn.preprocessing.StandardScaler(): 표준 정규분포로 스케일링할 준비를 한다.
• sklearn.prepocessing은 이밖에도 MinMaxScaler, MaxAbsScaler, RobustScaler 등 다양한 스케일링 기법을 제공한다.

1. MinMaxScaler(): 최소-최대 스케일 변환, 이상치 영향이 크다.
2. MaxAbsScaler(): 최대 절대 값을 1로 변환(-1.0 ~ 1.0으로 만드나, 전부 양수인 경우, MinMaxscaler와 동일하다), 이상치 영향이 크다.
3. StandardScaler(): 표준 정규분포 스케일 변환
4. RobustScaler(): 중앙값과 사분위 범위(Interquartile range)를 사용하며, StandardScaler보다 표준화 후 동일한 값을 더 넓게 분포 시킴

• StandardScaler().fit_transform(): 데이터셋을 표준 정규분포화 한다. 단, fit_transform에 들어가는 Dataset의 평균과 표준편차를 기준으로 저장하게 된다.
• StandardScaler().transform(): 데이터셋을 표준 정규분포화 한다. 표준 정규분포화하는 평균과 표준편차는 fit 된 Dataset을 따른다.
• 앞서 학습하였듯, 스케일링 조정의 기준은 훈련 셋(Train set)이다. 그러므로, fit_transform()에는 Train set이 들어가야 하고, transform에는 검증 셋(Validation set)이나 시험 셋(Test set)이 들어가야 한다.

2. 모델 만들기

• Wide & Deep Learning 같은 순차적이지 않은 신경망을 만들기 위해선 keras의 특징인 함수형 API를 이용해서 Layer를 만들어야 한다.
• 이번 모델은 1개의 Input Layer와 1개의 Output Layer를 갖는 Wide-Deep Learning 모델을 만들어보겠다.

from tensorflow import keras
from tensorflow.keras.layers import (Input, Dense, Concatenate)

# Model 생성하기
input_ = Input(shape=X_train.shape[1:])
hidden1 = Dense(30, activation="relu")(input_)
hidden2 = Dense(30, activation="relu")(hidden1)
concat = Concatenate()([input_, hidden2])
output = Dense(1)(concat)
model = keras.Model(inputs=[input_], outputs=[output])

• 함수형 API 모델 생성 방법

1. Input 객체 생성: Input layer는 배치 크기를 포함하지 않는, array의 모양을 정한다. 즉, Data의 크기가 아닌, 한 Row의 Data의 모양만 반영된다. 예를 들어, shape = (32,)가 되면, 32차원의 벡터가 입력된다는 의미다.
   (변수 이름에 _가 들어간 것은 파이썬에서 언더스코어(_)의 기능을 이용한 것으로, 단순하게 input함수와 충돌되지 않도록 이렇게 만든 것이다.)
2. 은닉층 객체 생성: 기존처럼 Layer를 add로 만들어진 모델에 은닉층을 쌓는 것이 아닌, 함수로 만들어 변수에 담는다. 여기서 케라스에서 층이 연결될 방법만 선언하였고, 그 어떤 데이터 처리도 발생하지 않은 상태이다.
3. 결합층 객체 생성: Wide-Deep Learning은 선형 모델과 딥러닝 모델을 동시에 사용하는 방법이므로, 입력될 객체인 input_과 hidden2를 연결해준다.

4. 출력층 객체 생성: 결합층에서 전달된 내용을 출력함
5. 모델 생성: 입력과 출력이 지정된 Keras 모델 생성

• tf.keras.layers.Concatenate(): 연결층이 Tensor를 연결하는 방법은 아래와 같다.

>>> x = np.arange(1, 41, 2).reshape(2,2,5)
>>> x
array([[[ 1,  3,  5,  7,  9],
        [11, 13, 15, 17, 19]],

       [[21, 23, 25, 27, 29],
        [31, 33, 35, 37, 39]]])


>>> y = np.arange(2, 21, 2).reshape(2,1,5)
>>> y
array y:
 [[[ 2  4  6  8 10]]

 [[12 14 16 18 20]]]


>>> tf.keras.layers.Concatenate(axis=1)([x, y])
<tf.Tensor: shape=(2, 3, 5), dtype=int32, numpy=
array([[[ 1,  3,  5,  7,  9],
        [11, 13, 15, 17, 19],
        [ 2,  4,  6,  8, 10]],

       [[21, 23, 25, 27, 29],
        [31, 33, 35, 37, 39],
        [12, 14, 16, 18, 20]]])>


>>> np.concatenate((x, y), axis=1)
array([[[ 1,  3,  5,  7,  9],
        [11, 13, 15, 17, 19],
        [ 2,  4,  6,  8, 10]],

       [[21, 23, 25, 27, 29],
        [31, 33, 35, 37, 39],
        [12, 14, 16, 18, 20]]])

• tf.keras.layers.Concatenate()는 np.concatenate() 함수와 동일한 역할을 하며, axis를 어떻게 잡느냐에 따라, 출력되는 Tensor의 모양을 다르게 할 수 있다.

3. 모델 학습 및 최종 코드 정리

• 지금까지 작성했던 코드와 이전에 사용했던 괜찮은 기능들을 합쳐 코드를 정리해보자.

# Import Module
from sklearn.datasets import fetch_california_housing
from sklearn.model_selection import train_test_split
from sklearn.preprocessing import StandardScaler

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import callbacks
from tensorflow.keras.optimizers import Adam
from tensorflow.keras.layers import (Input, Dense, Concatenate)

# Dataset 생성
Rawdict = fetch_california_housing()
X_train_all, X_test, y_train_all, y_test = train_test_split(Rawdict.data, Rawdict.target, test_size = 0.3)
X_train, X_valid, y_train, y_valid = train_test_split(X_train_all, y_train_all, test_size = 0.2)

# 스케일 조정
scaler = StandardScaler()
X_train = scaler.fit_transform(X_train)
X_valid = scaler.transform(X_valid)
X_test = scaler.transform(X_test)

# 모델 생성
input_ = Input(shape=X_train.shape[1:])
hidden1 = Dense(30, activation="relu")(input_)
hidden2 = Dense(30, activation="relu")(hidden1)
concat = Concatenate()([input_, hidden2])
output = Dense(1)(concat)
model = keras.Model(inputs=[input_], outputs=[output])

# 모델 컴파일
model.compile(optimizer=Adam(learning_rate=0.005),
              loss = "msle",
              metrics=["accuracy"])

# 학습
early_stop = keras.callbacks.EarlyStopping(monitor='val_loss', patience=30, restore_best_weights=True)

history = model.fit(X_train, y_train,
                    epochs=100,
                    batch_size=32,
                    validation_data=(X_valid, y_valid),
                    callbacks=[early_stop])

Epoch 1/100
362/362 [==============================] - 3s 5ms/step - loss: 0.1195 - accuracy: 0.0031 - val_loss: 0.0360 - val_accuracy: 0.0014
Epoch 2/100
362/362 [==============================] - 1s 1ms/step - loss: 0.0340 - accuracy: 0.0031 - val_loss: 0.0342 - val_accuracy: 0.0014
Epoch 3/100
362/362 [==============================] - 1s 1ms/step - loss: 0.0329 - accuracy: 0.0027 - val_loss: 0.0326 - val_accuracy: 0.0014
Epoch 4/100
362/362 [==============================] - 0s 1ms/step - loss: 0.0336 - accuracy: 0.0034 - val_loss: 0.0321 - val_accuracy: 0.0014

...

Epoch 60/100
362/362 [==============================] - 0s 1ms/step - loss: 0.0219 - accuracy: 0.0045 - val_loss: 0.0263 - val_accuracy: 0.0014
Epoch 61/100
362/362 [==============================] - 0s 1ms/step - loss: 0.0221 - accuracy: 0.0033 - val_loss: 0.0285 - val_accuracy: 0.0014
Epoch 62/100
362/362 [==============================] - 0s 1ms/step - loss: 0.0244 - accuracy: 0.0033 - val_loss: 0.0267 - val_accuracy: 0.0010
Epoch 63/100
362/362 [==============================] - 0s 1ms/step - loss: 0.0227 - accuracy: 0.0032 - val_loss: 0.0264 - val_accuracy: 0.0010

>>> model.evaluate(X_test, y_test)
194/194 [==============================] - 0s 750us/step - loss: 0.0242 - accuracy: 0.0034
[0.02424260601401329, 0.0033914728555828333]

def Drawing_Scalars(history_name):

    history_DF = pd.DataFrame(history_name.history)
    # 그래프의 크기와 선의 굵기를 설정해주었다.
    history_DF.plot(figsize=(12, 8), linewidth=3)

    # 교차선을 그린다.
    plt.grid(True)

    plt.legend(loc = "upper right", fontsize =15)

    plt.title("Learning Curve", fontsize=30, pad = 30)
    plt.xlabel('Epoch', fontsize = 20, loc = 'center', labelpad = 20)
    plt.ylabel('Variable', fontsize = 20, rotation = 0, loc='center', labelpad = 40)

    # 위 테두리 제거
    ax=plt.gca()
    ax.spines["right"].set_visible(False) # 오른쪽 테두리 제거
    ax.spines["top"].set_visible(False) # 위 테두리 제거

    plt.show()


Drawing_Scalars(history)

• 위 모델의 학습 결과를 보면, accuracy는 빠르게 0에 가깝게 떨어진 것을 볼 수 있다.
• model.evaluate()에서 test set을 대상으로 모델을 평가한 결과 Accuracy는 0.0034가 나왔다.
• 분류 모델을 사용할 때와, 위와 같은 연속형 데이터에 대한 회귀 모델은 Accuracy의 기준이 다르므로, 위 경우엔 Accuracy, loss 모두 0에 가깝게 나오는 것이 좋다.
• 참고자료: "머신러닝-5.2. 손실함수(3)-평균제곱근오차(RMSE)"
• loss는 model.evaluate()에서 0.0242로 최종 손실 값이 0에 가깝게는 나왔으나, 기존 모델보다는 크게 나왔다. 그러나, 손실 값은 상대적인 기준이므로, 0에 가까울수록 좋은 것이긴 하나, 단순하게 나쁘게 봐서는 안된다.

[참고 자료]

arxiv.org/abs/1606.07792

ai.googleblog.com/2016/06/wide-deep-learning-better-together-with.html

 지금까지 Input layer가 1개인 Wide & Deep Learning model을 만들어보았다. 그러나, Wide & Deep Learning model의 가장 큰 특징은 Input 되는 층이 지금까지처럼 1개의 동일한 Layer가 아니라, 암기(Linear Learning)를 위한 데이터와 일반화(Deep Learning)를 위한 데이터가 Input 될 층을 따로 구성될 수 있다는 것이다.

 다음 포스트에서는 Input layer가 2개인 경우에 대하여 Wide & Deep Learning model을 만들어보면서, Wide & Deep Learning model에 대해 더 알아보도록 하자.

 이전 포스트에서는 TensorBoard의 Log Data가 쌓일 경로 설정과 TensorBoard 실행하기에 대해 알아보았다. 이번 포스트에서는 TensorBoard를 실제로 사용하는 방법에 대해 알아보도록 하겠다.

1. SCALARS

• Tensorboard를 실행하면, 처음 뜨는 화면으로, 이전 포스트에서 생성하였던 Scalar 값들을 이용해서 손실 값과 정확도를 이용해 그래프를 그린 것이다.
• 해당 그래프를 통해, 훈련 셋(Train set)과 검증 셋(Validation set)의 손실 값(Loss)과 정확도(Accuracy)의 추이를 볼 수 있다.
• 이전에 학습과정을 확인했던 포스팅에서는 Matplotlib.pyplot을 사용해서, 그래프를 그렸다.

• 이전 포스팅을 그대로 따라왔다면, 다음과 같은 화면이 뜰 것이다.

• 그래프 아래에 빨간 부분 클릭 시, 그래프가 커지게 된다.
• 위 그래프는 우리가 이전에 만들었던 matplotlib.pyplot으로 뽑았던 결과보다 자세한 결과를 보여준다. train_set과 validation_set이 다른 경향을 보여주는 부분을 크게 확대해서 보여주었다.
• 그래프를 보면 연한 파란색과 빨간색 그래프가 희미하게 있는 것을 볼 수 있는데, 이 희미한 그래프는 실제 값이고, 이를 부드럽게 만든 것이 우리가 보고 있는 진한 파란색, 빨간색 그래프다. 이 부드러운 정도는 좌측의 "Smoothing" 바를 움직여서 조절할 수 있다.
• 위 그래프에서 epoch_accuracy는 epoch별 accuracy의 변화를 보여준다. epoch_loss는 epoch별 loss의 변화를 보여준다.
• 위 그래프를 보면, train set에 대한 학습 과정을 보여주는 파란색은 epoch가 지날수록 train set에 최적화되어 가므로, 지속적으로 증가하거나 감소하는 것을 볼 수 있으나, valiation set인 빨간색은 accuracy에서는 증가하다가 감소하는 부분이 생기고, loss에서는 accuracy보다 더 큰 폭으로 출렁이다가, epoch 11을 최솟값으로 지속적으로 증가하는 것을 볼 수 있다.
• 해당 모델은 조기종료를 사용하였으며, 조기종료에서의 patience 파라미터를 10으로 주어, 최솟값이 등장한 이후 10만큼 추가 epoch를 실시해, 그 안에 보다 작은 최솟값이 등장하지 않는다면, 학습을 멈추게 하였다.

2. GPAPHS

• 좌측 상단의 SCALARS 옆에 있는 GRAPHS를 클릭하면, 다음과 같은 화면이 뜬다.

• 이는 노드와 엣지 등을 이용하여, 그래프로 학습이 일어난 과정을 시각화한 것이다.
• 위 내용을 보면, 무언가 처음 보는 것이 엄청 많기 때문에 이해하기가 쉽지 않다.
• 우리가 모델을 만들 때, 사용했었던 Sequential 쪽으로 마우스를 드래그하고, 휠을 스크롤하여, 큰 화면으로 만들어보면, sequential 우측 상단에 + 마크가 있는 것을 확인할 수 있다. 이를 더블 클릭해보자.

• 이를 보면 우리가 모델을 만들 때 사용했던, Flatten, Hidden1, Hidden2, Hidden3, Output layer가 등장하는 것을 알 수 있다.
• Hidden1, Hidden2, Hidden3는 모델을 생성할 때, name 파라미터를 이용해서 부여한 이름이다.
• 모서리가 둥근 직사각형을 클릭하면 그 안에 요약되어 있는 내용들을 볼 수 있다.
• 이를 이용해서 모델의 각 부분에서 어떻게 학습이 이루어졌는지 확인할 수 있다.

3. TIME SERIES

• TIME SERIES에서는 실시간으로 그래프의 변화를 볼 수 있다.

• 먼저, Setting을 손봐서, 그래프 자동 Update 시간을 바꾸자.

• Reload Period는 자동 Update 시간으로 TensorBoard로 볼 데이터의 크기 학습 시간 등을 고려하여 설정해야 한다. 최소 시간은 15초이므로, 15로 설정하도록 하겠다.
• 모델은 조기 종료의 patience를 50으로 잡아, 학습이 오랫동안 이뤄지도록 하겠다.
• 해당 학습 코드는 아래와 같다.

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras.layers import (Dense, BatchNormalization, Dropout, Flatten)
from tensorflow.keras.datasets.mnist import load_data

import numpy as np
import os
import datetime




# Dataset 준비
(train_images, train_labels), (test_images, test_labels)= load_data()

# 무작위로 샘플 추출
np.random.seed(1234)
index_list = np.arange(0, len(train_labels))
valid_index = np.random.choice(index_list, size = 5000, replace = False)

# 검증셋 추출
valid_images = train_images[valid_index]
valid_labels = train_labels[valid_index]

# 학습셋에서 검증셋 제외
train_index = set(index_list) - set(valid_index)
train_images = train_images[list(train_index)]
train_labels = train_labels[list(train_index)]

# min-max scaling
min_key = np.min(train_images)
max_key = np.max(train_images)

train_images = (train_images - min_key)/(max_key - min_key)
valid_images = (valid_images - min_key)/(max_key - min_key)
test_images = (test_images - min_key)/(max_key - min_key)



################################ Model ################################
model = keras.models.Sequential()
model.add(keras.layers.Flatten(input_shape=[28, 28], name="Flatten"))
model.add(Dense(300, activation="relu", name="Hidden1"))
model.add(Dense(200, activation="relu", name="Hidden2"))
model.add(Dense(100, activation="relu", name="Hidden3"))
model.add(Dense(10, activation="softmax", name="Output"))
#######################################################################



opt = keras.optimizers.Adam(learning_rate=0.005)
model.compile(optimizer = opt,
              loss = "sparse_categorical_crossentropy",
              metrics = ["accuracy"])




dir_name = "Learning_log"

def make_Tensorboard_dir(dir_name):
    root_logdir = os.path.join(os.curdir, dir_name)
    sub_dir_name = datetime.datetime.now().strftime("%Y%m%d-%H%M%S")
    return os.path.join(root_logdir, sub_dir_name)

# 콜백함수 - 텐서보드
TB_log_dir = make_Tensorboard_dir(dir_name)
TensorB = keras.callbacks.TensorBoard(log_dir = TB_log_dir)

# 콜백함수 - 조기 종료
early_stop = keras.callbacks.EarlyStopping(monitor="val_loss", min_delta=0, patience=50, restore_best_weights=True)


# 모델 학습
history = model.fit(train_images, train_labels,
                    epochs=100,
                    batch_size=32,
                    validation_data=(valid_images, valid_labels),
                    callbacks=[early_stop, TensorB])

• 이를 실행하고 TensorBoard를 보도록 하자.

 지금까지 Tensorflow를 사용해서 머신러닝을 사용하는 과정의 전반을 살펴보았다. 이 과정에서 꽤 빼먹은 내용이 많은데, 이번엔 천천히 모두 살펴보도록 하자.

 우리가 Tensorflow를 사용해서 머신러닝을 사용하긴 했지만, 실제 우리가 사용한 코드는 keras 코드였다. 이번 포스트에서는 왜 우리가 Keras를 사용하였고, 그로 인해 우리가 얻는 이익과 Keras의 작동 과정을 정리해보자.

Keras란?

1. 케라스의 특징

• 케라스는 사용자 친화적이다. - 코드가 간결하여, 사용자가 익히기 쉽다.
• 케라스는 모듈화가 쉽다.
• 케라스는 다양한 딥러닝 백엔드 엔진을 지원하므로, 특정 생태계에 종속되지 않는다.
• 케라스는 다중 GPU 연산과 학습의 분산처리를 지원한다.
• 참고: keras.io/ko/why-use-keras/

1.1. 멀티 백엔드 케라스(Multibackend Keras)

• 케라스(Keras)는 Tensorflow, CNTKm Theano 등 다양한 딥러닝 라이브러리를 선택하여 사용할 수 있다. 이를 멀티 백엔드 케라스(Multibackend Keras)라고 한다.
• Keras는 벡엔드에 의존하여 연산하며, 벡엔드에 사용된 딥러닝 라이브러리의 장점을 사용할 수 있다.
• 만약, Keras의 백엔드를 Tensorflow가 아닌 다른 라이브러리를 사용하고 싶다면, "참고"를 읽기 바란다.

1.2. Tensorflow와 케라스

• 이전 포스트에서 Keras로 코드를 구현했지만, 우리 눈에 보이지 않는 내부에선 Tensorflow로 연산이 진행된 것이다.
• Tensorflow는 1.x 버전까지 Tensorflow 함수를 사용하여 코드를 작성하였다. 머신러닝에 대한 이해도가 이미 높은 사람이라면, 큰 어려움 없이 사용할 수 있으나, 그렇지 않은 사람이 접근하기 어려웠다.
• 그러나 Tensorflow 2.x부터 직관적으로 사용할 수 있는 Keras를 Tensorflow 내에서 제공하므로, Tensorflow의 사용 난이도가 크게 내려갔다.

2. 케라스의 작동 순서

• 케라스는 모델(Model) 중심이다.
• 케라스는 기본 모델(Sequential 모델 등)을 생성하고, 레이어를 쌓아 모델을 생성한다.
• 케라스는 모델 생성부터 모델을 사용하는 모든 과정에 고유 API를 제공한다.
• 즉, 케라스는 제대로 된 모델을 생성하고, 그 모델을 평가 및 관리하는데 최적화되어 있다.

2.0 데이터셋 생성

• 머신러닝에 있어 아주 중요한 부분이지만, 케라스에서는 비중이 크지 않은 부분이다.
• sklearn 같은 다른 머신러닝 라이브러리는 데이터 전처리에 관련된 다양한 API를 제공하지만, 케라스는 관련 API를 제공하지 않는다.
• 데이터셋 생성 및 전처리는 sklearn이나, Numpy 등을 활용하길 바란다.

2.1. 모델 만들기

• 선형 모델인 Sequantial model을 기본적으로 사용한다.
• 좀 더 복잡한 모델이 필요한 경우 케라스 함수 API를 통해 모델을 만든다.
• 다양한 layer를 추가하여, 입맛에 맞게 모델을 생성한다.

2.2 모델 학습 방법 설정

• compile() 함수 사용
• "optimizer: 최적화 함수, loss: 손실 함수, metric: 분류 시 기준" 설정

2.3. 모델 학습

• fit() 함수 사용
• 학습 시, 학습 단위(epochs, batch_size)나 검증 셋(validation) 등 설정

2.4. 학습과정 확인

• fit() 함수 사용 시, 히스토리 객체가 반환되며, 다음과 같은 내용이 포함된다.

1. loss: 매 에포크마다 훈련 손실 값
2. acc: 매 에포크마다 훈련 정확도
3. val_loss: 매 에포크마다 검증 손실 값
4. val_acc: 매 에포크마다 검증 정확도

• 해당 내용을 통해, 적합한 학습량을 설정할 수 있다.
• 히스토리의 시각화나 콜백 함수, 텐서 보드를 사용하여, 학습 과정을 모니터링하며, 특정 조건을 만족 시, 학습이 끝나지 않았더라도 조기 종료할 수 있다.

2.5. 모델 평가

• evaluate() 함수 사용
• 시험 셋으로 학습이 끝난 모델 평가
• 모델 평가가 evaluate() 함수만으로는 힘든 경우도 있으므로, 이 때는 이를 위한 알고리즘을 생성하길 바란다.
• 하이퍼 파라미터 튜닝(Hyper Parameter Tuning)이 일어나는 부분이다.

2.6. 모델 사용

• predict(): 모델 사용
• save(): 모델 저장
• load_model(): 모델 불러오기

 지금까지 Keras에 대한 기본 개념을 학습해보았다. 다음 포스트부터는 MNIST 데이터셋을 사용해 위 과정들을 천천히 그리고 상세히 살펴보도록 하겠다.
